J'ai fait une bêtise en achetant un UniFi Switch Aggregation
Publié le dimanche 22 août 2021 dans la catégorie Réseau

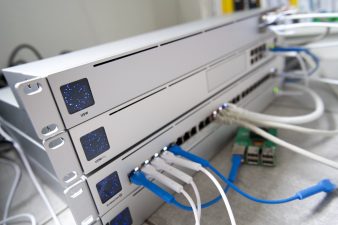

Je cherchais un switch d'agrégation à 10 Gbits/sec, alors j'ai acheté le UniFi Switch Aggregation. Je vous explique pourquoi.
À quoi sert un switch d'agrégation ?
Dans une baie réseau, vous allez avoir plusieurs switchs à interconnecter : que ce soient des équipements PoE pour votre téléphonie et vos bornes WiFi, les switchs des cartes réseau de vos serveurs, vos firewalls, vos routeurs. Le rôle du switch d'agrégation est de connecter tous ces switchs entre eux.
Il se doit d'être très puissant, fiable et performant. L'immense majorité du temps, un switch d'agrégation propose des connexions en fibre optique et peut avoir différents débits :
- SFP à 1 Gb/sec
- SFP+ à 10 Gb/sec
- QSFP jusqu'à 40 Gb/sec
- SFP28 jusqu'à 25 Gb/sec
- QSFP28 jusqu'à 100 Gb/sec
C'est un élément central d'une baie réseau, qui est évidemment redondé pour éviter toute coupure s'il venait à dysfonctionner. Ce n'est pas le cas chez moi : le UniFi Switch Aggregation ne sert que d'agrégation, dans la mesure où les autres équipements ne sont pas redondés non plus (c’est déjà suffisamment overkill comme ça).
Caractéristiques du UniFi Switch Aggregation
Le nom de ce switch est une plaie pour mon référencement. En effet, il s'appelle "UniFi Switch Aggregation" mais en français, "agrégation" ne prend qu'un seul G. Les noms ne sont pas transposables : je suis donc obligé de jouer avec des phrases comme celle ci pour aider Google à comprendre de quoi je parle.
Les principales caractéristiques du switch d'agrégation UniFi sont les suivantes :
- il s'agit d'un switch de niveau 2
- il est équipé de 8 ports SFP+ avec une capacité de 160 Gbps
- son refroidissement est passif et donc silencieux
- il ne mesure que 12 cm de profondeur, pour 2 kg
- il ne consomme que 30 Watts
- son prix est de 275 EUR
Son prix, son faible encombrement et sa consommation énergétique en font le compagnon idéal des baies SOHO (Small Office Home Office) ou des aficionados du réseau comme moi.
Sachez qu'il existe également une version Pro, niveau 3, avec 28 ports SFP+ et 4 ports SFP28. Peut-être que je le testerai un jour, sait-on jamais…
Intégration dans UniFi Network
Comme toujours avec UniFi, on branche et ça marche. Le switch remonte automatiquement dans le contrôleur UniFi Network et vous pouvez appliquer les réglages que vous voulez en interface graphique (GUI).
Je vous propose de regarder la vidéo à la une pour prendre connaissance des différents menus et options de ce switch.
Conclusion
L'interconnexion de différents switch devient rapidement un casse-tête si on ne veut pas investir dans un switch d'agrégation. En proposant ce modèle 8 ports SFP+, sans ventilateur, avec une faible consommation et un tarif contenu de 275 EUR, il serait dommage de s'en priver (si toutefois, vous avez l'usage de ce type d'équipement).
La semaine prochaine, je vous présenterai le nouveau Enterprise 24 PoE, qui est devenu mon switch principal. Vérifiez que vous êtes abonné au site ou à ma chaîne YouTube.
Des bises !
Accéder au UniFi Switch Aggregation
Bonjour,
Je viens de jeter un coup d’œil à la rubrique about mais je n'y ai pas vu ton onduleur et justement j'en recherche un pour un usage "non pro". Est-ce un oubli ou bien je n'ai pas bien regardé ?
Merci bien pour l'éventuelle réponse à la question et pour surtout pour les vidéos.
@+
Olivier
Salut Olivier,
Je ne mets pas tous les produits : typiquement je n'ai jamais pensé à mettre un onduleur avant que tu l'évoques.
Voici le modèle que j'utilise : https://amzn.to/3mlqfmt
Excellente journée à toi !
Merci,
Pur hasard ou non c'est le modèle que je convoite 😉
Bonne journée
salut, moi j'ai Serveur NAS Synology DS418 équipé de 12 TB bruts (4 X 3 TB) Disques Seagate IronWolf
Disque dur 3,5" 3TB - 5900rpm - SATA 6Gbps - 64MB - Seagate IronWolf NAS
je pense pas avoir l'utilité de ce switch car je n'es que ce nas pour stocker et gérer mes photos qui commençait a prendre de la place
Bonjour,
Petite question : Si on dispose d'un module SFP+ compatible, ce switch sait il négocier du 2,5Gb?
Salut LoKan.
Je suis un grand fan... (ca, c'est fait...)
Merci à toi pour tout ce travail de démocratisation des réseaux Unifi.
Ma question : à mon boulot, j'ai installé un UDM Pro, et j'ai commandé 3 Switchs 48 Poe (pas pro, donc pas 10 Gb), ainsi que 6 AC Pro et 7 Ac Wifi 6 Lite.
Je suis intéressé de mettre un switch agrégation, mais est ce utile, vu que ce sont des switchs avec FSP et non pas FSP + ?
Longue vie à toi.
Salut Olivier,
Est-ce que c'est utile, c'est à toi de le décider… est-ce que c'est logique dans ta topo, je dirai que oui. Ça t'évite d'avoir tous tes switchs en cascade…
ok.
J'ai surtout envie de le prendre pour expérimenter le système. notamment avec double lien entre chaque switch et l'agrégation. La théorie c'est bien, la pratique...
Merci encore pour tout et longue vie à toi.
Bonjour Lokan,
Je suis un peu dans le même cas qu'Olivier.
Dans mon école, et en grande partie grâce à tes articles, nous allons installer un UDM Pro ou SE et 2 USW 24 (plus les bornes wifi).
Comme ce ne sont pas des switch pro, pas de SFP+ donc le switch d'agrégation n'est pas nécessaire.
Mais l'avoir apporterait quoi de plus ?
Comme je ne suis pas un expert en réseau, je ne vois pas quel est le plus de ne pas avoir les switch en cascade ...
Si tu pouvais m'éclairer !
Merci !
Maxime
Bonjour Lokan,
J'ai une petite question concernant ce switch d'aggregation, n'étant pas expert réseau.
Chez moi j'ai une install Unifi basée sur un UDM Pro, USW-24-PoE (passage en pro prochainement) + bornes wifi et qq switchs flex.
J'ai également un serveur maison basé sur une carte X570D4U-2L2T ( 2 RJ45 10GbE +2 RJ45 1GbE) pour du stockage et des VM (Home Assistant etc...)
Je pensais ajouter ce switch d'agrégation pour y brancher mon serveur et mon futur USW pro.
Ma question est surement toute conne: ce type de switch d'agrégation propose les mêmes fonctions qu'un switch managé (routage, filtrage Vlan etc..)? Mon choix est-il judicieux?
A l'avance merci
Salut à toi !
Il me semble pourtant qu'on voit tous les éléments dans la vidéo, ou j'ai oublié quelque chose ?
Mais oui, bien sur : tu peux régler port par port ce que tu veux qui transite sur ton réseau.
N'hésite pas si jamais 😉
Hello
Oui dans ta video (très bien expliquée ;-)) on voit les options etc mais le site Ubiquiti m'a mis le doute.
C'est indiqué layer 2 hors d'autres produits unifi sont layer 3. Et comme je ne suis pas ingénieur réseau (loin de là) je ne connais pas bien la différence entre des produits layer 2 et layer 3, du coup cela m'a mis un gros doute...
Car le prix du switch d'aggregation Pro pique qu'en même un peu plus 😉
Effectivement, je ne m'en sers que pour du Niveau 2…
Bonjour,
Merci pour tes supers vidéos, c'est drôle et instructif 🙂
Question peut être bête mais je ne suis pas certain de comprendre la plus value d'un agrégateur si le ou les switch (et l'UDM pro) disposent tous d'une connexion SFP+. Si ces derniers sont tous connectés en cascade (ou ne serai-ce que le switch et l'udm si c'est une petite installation) la liaison n'est elle pas déjà en 10Go ?
Longue vie à toi
Salut Arnaud,
Totalement, mais je n'ai pas que mes switchs à connecter en cascade, et puis c'est sexy 😉
Bonjour Lokan et merci de m'avoir fait découvrir les produits Unify,
J'ai déjà un switch Mikrotik CRS326-24G-2S+RM avec 2 ports SFP+ mais j'aimerai rajouter des connexions sfp+ pour mon Nas Unraid et les PC de mon réseau. Si je rajoute ce USW-Aggregation, est-ce une bonne idée de l'utiliser pour ça.
Continue comme ça, c'est un vrai plaisir.
Jeff
Bonjour,
Je commence juste à m'intéresser au réseau de ma maison donc la question va sans doute paraître évidente... Mais est-ce que ce switch est utilisable de manière complètement indépendante ? ou faut-il une dream machine ou autre pour l'administration ?
ce serait pour une petite maison sur 3 niveaux. j'avais fait passer des fibres optiques entre les niveaux (les mêmes que pour la box internet du FAI pour pouvoir déplacer celles-ci : je pense que je peux les réutiliser pour mettre un switch à chaque étage ?).
L'idée serait d'avoir la livebox (cuivre)=>ce switch d'agrégation (fibre)=>3 switchs : 1 par niveau tout en 10GBs. Sachant qu'actuellement en bas j'ai 5 équipements en ethernet, au milieu 9 et en haut pour le moment aucun mais un point d'accès serait judicieux. Actuellement tout en gigabits (alarmes, éclairage, box tv, autres ordinateurs de la familles, serveur minecraft sur minipc...) sauf 2 en 2.5 et mon PC fixe en 10 (connection internet dans mon bureau vers 3 200 Mbps).
Est-ce que ça fonctionnerait tel quel ?
Est-ce que ça vous paraît judicieux comme installation (pas trop overkill) ? Le but c'est de pas être limité en télétravail et d'être futur proof et serein pour de futures usages.
Un grand merci pour tous avis ou retour.
Bonjour Nicolas,
Sur du réseau UniFi, il faut obligatoirement un contrôleur et c'est le rôle que joue une DreamMachine, par exemple. Mais tu peux aussi installer un contrôleur sur une machine virtuelle, par exemple, ou une "CloudKey". C'est moins cher, mais ça fait aussi nettement moins de choses.
N'hésite pas à rejoindre le Discord si tu désires qu'on fasse un appel en visio d'une heure pour affiner ton projet.
Merci beaucoup Lokan pour ton retour super rapide !
C'est bien ce que j'avais cru comprendre ce week-end en cherchant plus d'infos. Faut que j'y réfléchisse un peu, ça augmente pas mal le ticket d'entrée... D'autant qu'il n'y a pas d'urgence, niveau utilisation ça ne changerait pas drastiquement la donne... Mais c'est sûr que ce serait beaucoup plus clean comme installation et carré pour des évolutions futures qu'actuellement où c'est un peu un empilage hétéroclite de switches et branchements à des débits variés qui se sont ajoutés au fil de l'eau.
Surtout qu'en y pensant l'installation donnerait au final Livebox avec IP fixe vers la Dream Machine en DMZ qui elle se chargerait d'un 2ème réseau local où il y aura toute la partie filaire c'est bien ça ? Ca veut dire qu'avec mon matériel actuel le wifi restera sur le premier réseau avec la live box (vu la configuration de la maison ça passe hyper mal: J'ai 3 répéteurs wifi d'Orange actuellement. Un sur un étage différent branché en Ethernet à la LiveBox, et 2 en répéteurs wifi pour le jardin et le dernier étage => Pour le coup ils sont complétement plug and play mais je ne pense pas qu'ils soient configurables, ça risque de mettre la grouille du moins pour celui branché sur un câble ethernet..?).
En tout cas un grand merci, j'y vois un peu plus claire.
Je vais réfléchir à ça posément et/ou voir comment le phaser en 2-3 étapes le cas échéant (DreamMachine et 2 Points d'accès wifi serait peut être plus malin pour une première phase et simplifier/unifier le réseau par exemple). Une arrivée 10Gbs sur les 3 étages c'est kiffant et un peu le "nice to have", mais à l'usage maintenant je ne pense pas voir la différence de toutes façons.
Et merci pour ta proposition, c'est très gentil à toi. Si j'ai besoin je n'hésiterai pas à faire un saut sur le discord.
Et Bravo pour ta chaîne, tes vidéos sont vraiment très bien. C'est une belle découverte alors qu'à la base je cherchais juste des infos sur des switches !
Bonsoir Lorkan,
Juste un petit retour d'expérience.
Au final j'ai bien pris le switch d'Agrégation et une une Cloud-key Gen2 Plus il y a 15 jours. Et je viens de recevoir à midi l'USW-Pro-Max-16 (le switch 16 Ports POE dont qq 2.5Gbs) . Pour commencer j'aurai pu prendre largement juste celui-ci et la clé. Le switch d'agrégation c'est de la gourmandise même si ça va me permettre d'utiliser plusieurs fibres vers mes différents étages. Mais ce switch était en rupture depuis au moins 3 semaines j'ai craqué avant. Puis quitte à prendre un switch je voulais à la fois de la POE et des Ports 2.5 (Pour des Points d'accès / Caméras) et le 24 ports a un sacré gap de prix. Manque plus que l'extension pour le "racker" et ça fera une installation vraiment chouette.
Enfin bon revenons à l'essentiel, effectivement ça marche vraiment au poil et c'est super qualitatif comme matériel (fonctionnalité / matériaux / poids des bouzins). Après effectivement ça fait très Apple dans l'esprit et pour en tirer partie le mieux et d'avoir l'écosystème complet.
En tout cas très content de mes achats, un grand merci à toi et à ta chaîne de mes les avoir fait découvrir !
Bonne continuation !
