Voici le nouveau HAT PoE+ pour votre Raspberry Pi (plus puissant)

Publié le lundi 14 juin 2021 dans la catégorie Divers

Il y a quelques mois de ça, je vous présentais le HAT PoE de mon Raspberry Pi, qui sert aujourd'hui de Pi-Hole. Raspberry a dévoilé un modèle plus puissant, en 802.3at PoE+.

Rappel sur le PoE

Dans les dernières vidéos, on a beaucoup parlé de PoE, qui signifie "Power over Ethernet". Concrètement, un câble Ethernet servira à connecter votre équipement à votre réseau local tout en l'alimentant en électricité. Ça évite par exemple de devoir brancher un bloc d'alimentation à chaque fois.

L'inconvénient est qu'il faut un switch compatible PoE, mais est-ce que c'est vraiment un inconvénient ?

Il existe différentes normes de PoE, qualifiées en 802.3 :

  • le 802.3af permet une alimentation jusqu'à 15 W
  • le 802.3at permet une alimentation jusqu'à 30 W
  • le 802.3bt Type 1 permet une alimentation jusqu'à 60 W
  • le 802.3bt Type 2 permet une alimentation jusqu'à 100 W

Jusqu'à maintenant, la fondation Raspberry ne proposait qu'un HAT PoE, donc capable d'alimenter l'ordinateur jusqu'à 15 Watts. Si c'est largement suffisant pour le fonctionnement normal du petit ordinateur, c'était trop peu pour alimenter des disques durs connectés en USB.

Caractéristiques du HAT PoE+

En dehors du fait que ce nouveau HAT PoE+ est plus puissant, il est important de noter que sa déperdition énergétique est plus faible. A puissance équivalente, il chauffera donc moins que le modèle précédent.

Le transformateur évolue également. Il s'agissait sur le modèle précédent d'une bobine enroulée autour d'un cœur de ferrite, alors que maintenant il s'agit d'un transformateur planaire, où la "bobine" est en fait une succession de traces sur un PCB multi-couches. La ferrite vient ensuite autour de la carte.

En plus d'un gain en efficacité, l'apport esthétique est également intéressant, bien que subjectif.

Installation sur un Raspberry Pi

En ce qui concerne l'installation de ce HAT PoE+, rien n'a changé. Il s'agit toujours de venir fixer 4 vis sur la carte du R-Pi pour assurer une stabilité au module et permettre la conversion électrique sans défaut.

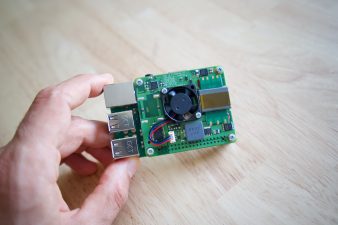

Une fois monté, voici à quoi ressemble le Raspberry Pi :

raspberry pi poe+

Ce nouveau modèle est disponible chez Kubii au tarif de 21 EUR.

Article écrit par LoKan Sardari 🦓🧠 Ultralearner | 👨🏻‍💻 Entrepreneur | 🏋🏻 Athlete | 📷 Pixel lover | 🎒 Travel addict

Commentaires

Les commentaires doivent rester un lieu d’échange courtois et agréable.

Vous êtes donc invité à respecter le travail effectué sur ce site, les personnes à qui vous répondez, ainsi que la langue française.

Tout commentaire ne respectant pas ces conditions, ou étant profondément hors sujet, sera écarté du débat.

Si vous désirez afficher un avatar, associez-le à votre adresse mail grâce au service Gravatar.

Écrire un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

  1. Etienne dit :

    Bonsoir Lokan,
    Merci encore pour ton partage et ton enthousiasme. Juste une petite question, j’ai réalisé le même achat que toi pour un Pi3 et un Pi4, par cotre, le ventilateur ne se met pas en route! As-tu eu le même problème ? Y-a t’il une manipulation particulière? Merci d’avance pour ton retour et bonne soirée😉

    1. LoKan Sardari dit :

      Salut Etienne,
      Tu veux dire qu'il ne se met pas en route au démarrage du Pi, ou durant le fonctionnement. Tu es en PoE ?

      1. Etienne dit :

        Bonjour Lokan,
        Petit retour d'expérience pour apporter ma pierre à l'édifice. Le Pi3 me sert à l'utilisation d'homebridge (remontée des caméras Unifi) installé selon la méthode que tu fournis: en soit pas de soucis, cependant, il a fallu que j'installe raspberry Pi OS et le mette à jour pour que dans cet OS, je puisse activer le ventilateur. Le Pi4 me sert pour Jeedom sous raspberry Pi OS: Idem, il a fallu que je le mette à jour.
        Encore merci pour ton partage!!!

  2. Julien Miclo dit :

    Hello Lokan,
    j'en ai acheté la semaine dernière et dans le même temps un petit UniFi Switch 8 (60W). Je suis surpris par la température au touché aussi bien le raspberry que le switch.

    Est ce que c'est la même chose avec le tien ?
    Merci
